Để một hệ thống màn hình LED hoạt động ổn định, hiển thị hình ảnh sắc nét và vận hành liên tục, ngoài các tấm module LED còn cần sự phối hợp đồng bộ của nhiều thiết bị điều khiển và cấp nguồn. Mỗi thành phần đều đảm nhận một chức năng riêng, tạo nên một hệ thống hoàn chỉnh, đảm bảo chất lượng hiển thị và khả năng hoạt động bền bỉ.
Tại Thiên Hợp, các hệ thống màn hình LED được thiết kế theo tiêu chuẩn kỹ thuật, sử dụng các thiết bị điều khiển chính hãng nhằm mang đến hiệu suất vận hành ổn định và dễ dàng mở rộng khi cần.
1. Các thành phần chính của hệ thống màn hình LED
Một hệ thống màn hình LED hoàn chỉnh thường bao gồm các thiết bị sau:
- Module LED – Thành phần trực tiếp hiển thị hình ảnh và video.
- Nguồn LED 5V (40A hoặc 60A) – Cung cấp nguồn điện ổn định cho module LED và card thu.
- Card thu (Receiving Card) – Tiếp nhận dữ liệu từ card phát và truyền tín hiệu đến từng module LED. Một số dòng phổ biến gồm Kystar G6, Kystar G612, hoặc các dòng tương đương như Linsn RV908, Nova MRV336.
- Card phát (Sending Card) – Nhận dữ liệu từ bộ xử lý hình ảnh và truyền tín hiệu đến các card thu. Các dòng thường sử dụng gồm Kystar S600, Kystar S2, hoặc Linsn TS802, Nova MSD300.
- Bộ xử lý hình ảnh (Video Processor) – Thiết bị xử lý và chuyển đổi tín hiệu đầu vào trước khi xuất lên màn hình LED. Tùy theo quy mô hệ thống có thể sử dụng Kystar LS2, Kystar U1, Kystar U2 hoặc các bộ xử lý tương đương.
2. Nguyên lý hoạt động của hệ thống
Toàn bộ quá trình truyền tín hiệu được thực hiện theo quy trình sau:
Máy tính hoặc thiết bị phát nội dung → Bộ xử lý hình ảnh (Video Processor) → Card phát (Sending Card) → Card thu (Receiving Card) → Module LED → Hiển thị nội dung trên màn hình.
Trong đó:
- Máy tính hoặc thiết bị phát cung cấp nguồn nội dung như hình ảnh, video, PowerPoint hoặc tín hiệu camera.
- Bộ xử lý hình ảnh tiếp nhận tín hiệu HDMI, DVI hoặc các chuẩn kết nối khác, đồng thời thực hiện xử lý, co giãn và đồng bộ hình ảnh theo đúng độ phân giải của màn hình LED.
- Card phát truyền dữ liệu qua cáp mạng đến từng card thu.
- Card thu phân phối tín hiệu đến từng module LED để hiển thị hình ảnh đồng bộ trên toàn bộ màn hình.
3. Sơ đồ kết nối hệ thống
Đối với hệ thống màn hình LED tiêu chuẩn, sơ đồ kết nối được triển khai như sau:
- Tín hiệu từ máy tính được truyền vào bộ xử lý hình ảnh.
- Từ bộ xử lý hình ảnh, dữ liệu được chuyển đến card phát.
- Card phát truyền tín hiệu qua cáp mạng đến card thu được lắp trong từng cabinet hoặc từng cụm module LED.
- Card thu tiếp tục phân phối tín hiệu đến các module LED theo đúng cấu hình thiết kế, đảm bảo hình ảnh hiển thị đồng đều và ổn định trên toàn bộ màn hình.
Mô hình kết nối này giúp việc thi công, bảo trì và mở rộng hệ thống trở nên dễ dàng hơn, đồng thời nâng cao độ ổn định trong quá trình vận hành.

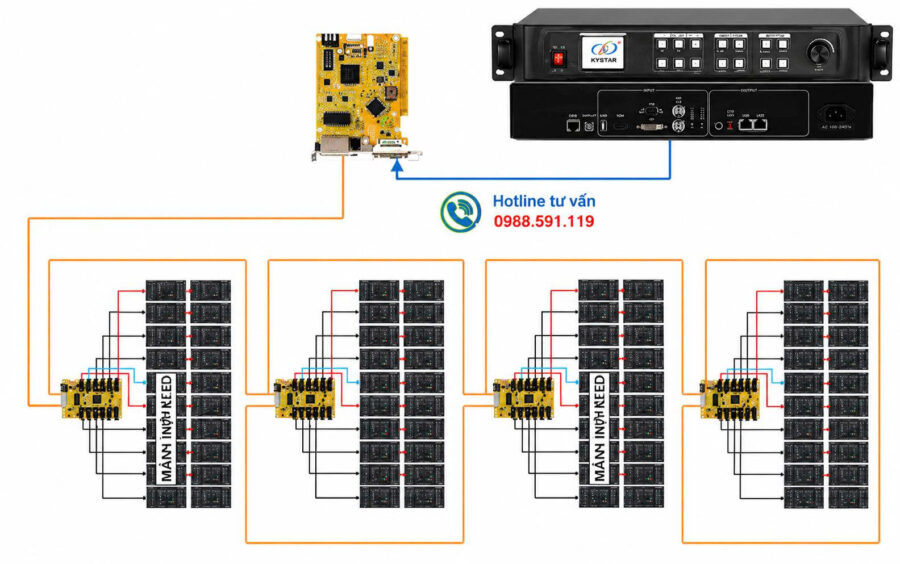

Sơ đồ kết nối card
4. Giải pháp cho từng quy mô màn hình LED
Tùy theo kích thước và mục đích sử dụng, Thiên Hợp sẽ lựa chọn hệ thống điều khiển phù hợp nhằm tối ưu hiệu quả đầu tư.
Hệ thống màn hình LED cỡ nhỏ và trung bình
Đối với các màn hình trong phòng họp, hội trường, showroom hoặc cửa hàng, hệ thống thường sử dụng:
- Bộ xử lý hình ảnh Kystar LS2
- Card phát Kystar S600 hoặc Kystar S2
- Card thu Kystar G6 hoặc G612
Giải pháp này đáp ứng tốt nhu cầu trình chiếu với chất lượng hình ảnh cao và chi phí đầu tư hợp lý.
Hệ thống màn hình LED cỡ lớn
Đối với các công trình như trung tâm hội nghị, sân khấu, nhà thi đấu, quảng trường hoặc màn hình quảng cáo ngoài trời, hệ thống thường sử dụng:
- Bộ xử lý hình ảnh Kystar U1 hoặc Kystar U2
- Card phát Kystar S6 hoặc Kystar S2
- Nhiều card thu Kystar G612 được phân bổ theo từng khu vực của màn hình.
Việc sử dụng nhiều card phát và card thu giúp hệ thống xử lý khối lượng dữ liệu lớn, đảm bảo tín hiệu truyền tải ổn định và hình ảnh hiển thị đồng bộ trên các màn hình có kích thước lớn.
5. Thiên Hợp – Đơn vị cung cấp giải pháp màn hình LED chuyên nghiệp
Với hơn 15 năm kinh nghiệm trong lĩnh vực màn hình LED, Công ty Cổ phần Công nghệ Thiên Hợp chuyên tư vấn, thiết kế và triển khai các giải pháp hiển thị cho hội trường, phòng họp, trung tâm điều hành, showroom, trung tâm thương mại và các dự án quảng cáo ngoài trời.
Chúng tôi cung cấp đầy đủ hệ thống thiết bị từ module LED, nguồn, card thu, card phát, bộ xử lý hình ảnh đến giải pháp điều khiển hoàn chỉnh, đảm bảo tính đồng bộ, vận hành ổn định và khả năng mở rộng linh hoạt theo từng quy mô dự án.
Thiên Hợp cam kết mang đến giải pháp tối ưu về chất lượng, hiệu suất và chi phí đầu tư, đồng hành cùng khách hàng từ khâu tư vấn, thiết kế, thi công đến bảo hành và hỗ trợ kỹ thuật sau khi bàn giao.
————————-
